产品概述：

　　SYH系列三维混合机广泛用户制药、化工、食品等行业干粉物料的混合，对不同比重和不同粒度的几种物料也能进行快速而均匀的混合，混合均匀度可达99%。该设备设计与制造严格符合FDA、GMP和CGMP规范，独特的三角摆动，平移转到及摇滚原理，产生强力交替脉冲运动，混合效果出色，积木快装结构，模块化设计，拆装清洗方便。

结构特征：

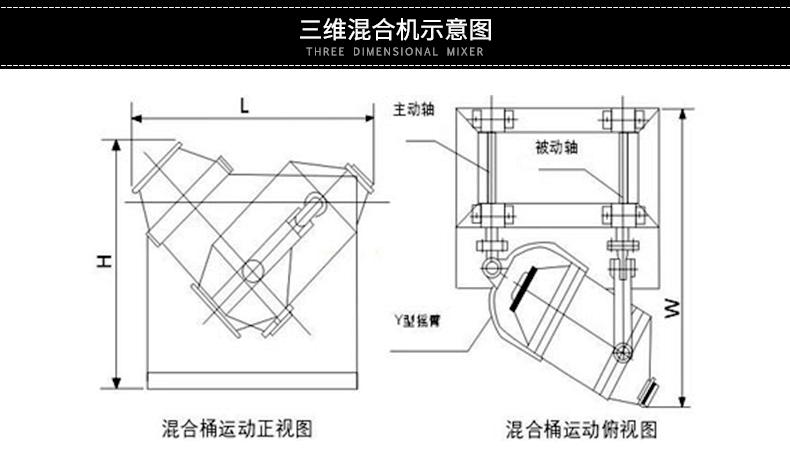

　　SYH系列三维混合机由机座、驱动及链条传动系统、三维运动机构、混合筒及电器控制系统等部分组成，与物料接触的内壁经过精密抛光的混合筒采用优质不锈钢材质制造。

　　1、机座：
　　该机机座由外复不锈钢的槽钢制成，机座结构合理，能有效的稳定整台机体，并完全符合药品的GMP要求。

　　2、驱动系统：
　　该机的驱动系统由电机、传动链条、减速系统、变频器控制系统等组成，传动平稳可靠，设计简练，变频器能有效地缓冲重载启动的惯性，还能准确的选择停机时料筒的最佳位置，以方便加料或出料。

　　3、三维运动机构：
　　为使混料筒能在立体三维空间作复杂的转动、平动、摇滚运动，该机设计有独特的主动、从动双轴及二轴端三维运动摇臂结构，从动轴作柔性设计，使该机运动更加轻便灵活，调试或维修更加方便。Y型三维运动摇臂机构采用全不锈钢材料，造型美观，并经抛光处理，可在10万级100万级洁净区域内使用。

　　4、混料筒：
　　本机混料筒置于两个空间交叉有互相垂直，分别由Y型号三维护运动摇臂连接的主从动轴之间，混料筒由筒身、正锥台进料端、偏心锥台出料端、进料口及出料装置组成。
　　混料筒体采用优质不锈钢精制，其内壁及外壁经抛光处理。筒体气密性好，平面光洁无毛刺、无死角、无残留、易清洗。
　　进料口采用卡箍式法兰密封、操作方便，气密性好。
　　出料采用独特设计的偏心锥台，不对称设计更利于物料的均匀混合，放料时，出料口处于混合筒体的最低位置，可将物料放尽。
　　出料阀采用本厂独特设计的蝶形阀，密封性能好，出料方便，无残留。

工作原理：

　　三维混合机工作原理与传统的回转式混合机不尽相同，它在立方体三维空间上做独特的转动、平移、摇滚运动，使物料在混合筒内处于“旋转流动-平移-颠倒落体”等复杂的运动状态，产生一股交替脉冲，连续不断地推动物料，运动产生的湍动使被混合的物料中各质点具有不同的运动状态，各质点在频繁的运动扩散中不断的改变自己所处的位置，产生了满意的混合效果。

　　物料混合中最忌的有两点：一是混合运动中离心力的存在，它能使不能密度的被混合物料产生偏析；二是被混合物料成团块状和积聚运动，使物料不能有效的扩散掺和，三维摆动混合机的运动状态克服了上述弊病。

性能特点：

　　① 由于混合筒具有多方向的运动，使筒体内的物料混合点多，混合效果显著，其混合均匀度要高于一般混合机的均匀度。同时三维运动混合机最大量容积比一般混合机最大容积为筒体全容积的40%要高出一倍以上可达85%。

　　② 三维混合机的混合筒设计独特，身体内壁经过精密抛光，无死角，不污染物料，出料时物料在自重作用下顺利出料，不留剩余料，具有易出料、不积料、易清洗等优点。

　　③ 物料在密闭状态下进行混合，对工作环境不会产生污染。

　　④ 高度低，回转空间小，占地面积少。

　　⑤ 振动小、噪音低、工位随意可调、安装维修方便、使用寿命长。

技术参数：

型号	SYH-50	SYH-100	SYH-200	SYH-300	SYH-400	SYH-500
混合筒容积	62	130	250	350	450	550
最大装料容积	50	100	200	300	360	440
最大装料重量	25	50	100	150	180	220
主轴转速	17	17	3-16	3-16	3-16	3-12
功率	1.5	2.2	4	4	4	5.5
外形尺寸（长х宽х高）	1120х1330х1220	1370х1555х1436	1775х2185х1845	2000х2430х2050	2040х2441х2060	2165х2650х2100
	500	700	1500	1600	1700	2100
